三極管的功能特點

晶體三極管也稱半導體三極管(簡稱晶體管或三極管),是電子電路中非常重要的半導體器件。三極管最主要的功能是對電流有放大的作用。

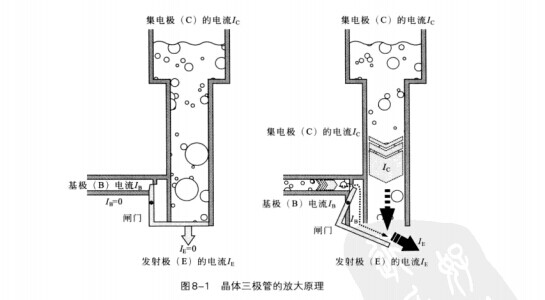

晶體管三極管的放大原理見圖8-1。

晶體三極管的放大作用我們可以理解為一個水閘。由水閘上方流下的水流可以將其理解為集電極(C)的電流IC,由水閘側面流入的水流稱為基極(B)電流IB。當IB有水流流過,沖擊閘門,閘門便會開啟,發射極便產生放大的電流,這樣水閘側面的水流(相當于電流IB)與水閘上方的水流(相當于電流IC)就匯集到一起流下(相當于發射極E的電流IE)。

可以看到,水閘側面流過很小的水流流量(相當于電流IB),就可以控制水閘上方(相當于電流IC)流下的大水流流量。這就相當于晶體三極管的放大作用,如果水閘側面沒有水流流過,就相當于基極電流IB被切斷,那么水閘閘門關閉,上方和下方就都沒有水流流過,相當于集電極(C)到發射極(E)的電流也被關斷了。

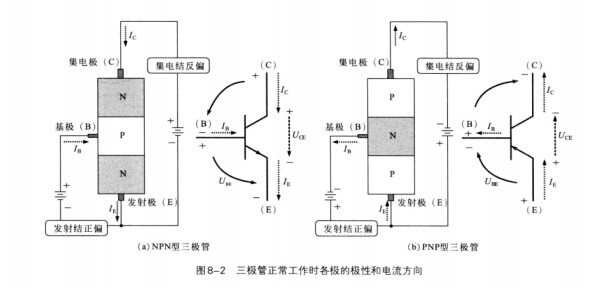

以NPN晶體管為例,晶體三極管的工作過程見圖8-2。

晶體三極管基本的條件是保證基極和發射極之間加正向電壓(正偏),集電極和發射極之間加負向電壓(集電極反偏)。基極相對于發射極為正極性電壓,基極相對于集電極則為負極性電壓。

利用三極管對電流的放大特性,可以實現對信號進行放大、變換和控制。

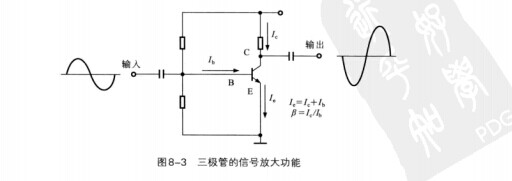

三極管的信號放大功能見圖8-3。

這是一個三極管構成的基本放大電路。交流信號由輸入端輸入,經晶體三極管放大,在輸出端便可以得到放大的相位相反的交流輸出信號。

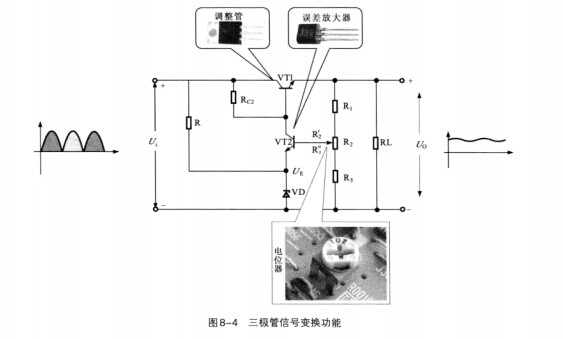

三極管的信號變換功能見圖8-4。

這是一個穩壓電路,電路中的晶體三極管VT1(調整管)起變換作用。三極管VT2(誤差放大管)起穩壓作用。RC2是VT2的集電極負載電阻。穩壓電路輸出電壓的變化量經VT2先放大,然后再送到VT1的基極,這樣只要輸出電壓有一點微小的變化,就能通過VT1的管壓降產生比較大的變化。這樣原本脈動較大的直流電壓就變成了平滑穩定的直流電壓,起到了很好的變換作用。
