給三極管各電極加上適當?shù)闹绷麟妷汉螅麟姌O才有直流電流。三極管基極電壓用UB表示，UC是集電極電壓，UE是發射極電壓。如圖8-11所示是NPN型三極管各電極電壓和電流示意圖，掌握三極管各電極電壓、電流之間的關系對分析三極管電路十分重要。
1、三極管基極電壓解說
在電路中，直流工作電壓+V通過電阻R1和R2分壓，加到三極管VT1基極，作為VT1的基極直流電壓。改變電阻R1或R2的阻值大小，可以改變?nèi)龢O管基極電壓的大小。
直流電壓+V產生的電流經R1送入三極管VT1基極，另一部分電流經R2到地。電阻R1中的電流為I1，R2中的電流為I2，I1=I2+IB。
三極管VT1基極電壓的大小與電阻R1和R2的大小有關，而VT1基極電流的大小與基極電壓相關。
2、三極管集電極電壓解說
如圖8-12所示是三極管集電極電壓示意圖，這一電壓最容易理解錯。直流工作電壓+V經R3加到三極管VT1集電極上，R3兩端的電壓U3=IC×R3，集電極電壓UC=+V-U3，掌握集電極電壓大小的分析方法，對分析三極管集電極電路非常重要。
圖8-11 NPN型三極管各電極電壓和電流示意圖 圖8-12 三極管集電極電壓示意圖
當直流工作電壓+V和R3確定后，集電極電壓只與集電極電流IC的大小有關，而集電極電流受基極電流控制，所以最終三極管的集電極電壓由基極電流決定。
3、三極管發射極電壓解說
發射極電壓與發射極電流和發射極電阻的大小相關，如圖8-13所示。由于發射極電流受基極電流控制，所以發射極電壓的大小由基極電流的大小決定。
圖8-13 發射極電壓示意圖
4、三極管三種工作狀態下各電極電壓特征解說

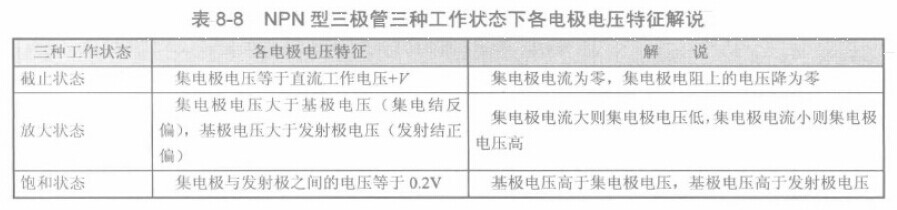

如表8-8所示是NPN型三極管三種工作狀態下各電極電壓特征解說，根據各電極電壓特征可以判斷電路處于什么工作狀態。
