1.晶體管多諧振蕩器的電路結構
晶體管多諧

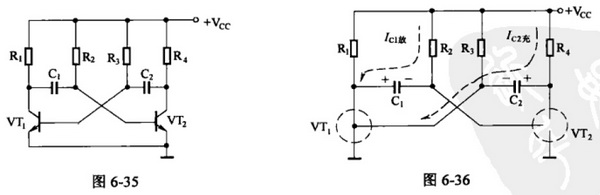

振蕩器電路圖如圖6-35所示，它也是由VT1、VT2兩個晶體管交叉耦合而成，但與雙穩態電路或單穩態電路不同的是，兩個晶體管的集電極-基極間的耦合均為電容耦合，見圖6-35中的C1和C2。R1、R4分別是兩晶體管的集電極電阻，R2、R3分別是兩晶體管的基極偏置電阻。
2.怎么分析多諧振蕩器的工作原理
VT1導通、VT2截止狀態分析
首先，接通電源后，由于接線電阻、分布電容、元件參數不一致等偶然因素，電路必然是一側導通、一側截止。當VT1導通、VT2截止時，C2經R4、VT1基極-發射極充電，充電電流為Ia；C1經R2、VT1集電極-發射極放電，放電電流為Ic，如圖6-36所示。
然后，隨著C1的放電及反方向充電，當C1右端（即VT2基極）電位達到0.7V時，VT2由截止變成導通，其集電極電壓Uc=0。由于C2兩端電壓不能突變，VT1基極電位變為-Vc，VT1因而由導通變為截止，電路翻轉為另一暫穩狀態。
VT1截止、VT2導通狀態分析
首先在VT1截止、VT2導通時，C1經R1、VT2基極-發射極充電，充電電流為Ic；C2經R3、VT2集電極-發射極放電，放電電流為Ic。
然后，隨著C2的放電及反方向充電，當C2左端（即VT1基極）電位達到0.7V時，VT1導通，其集電極Uc=0，并通過C1使VT2截止，電路又一次翻轉。
最后，正是如此反復的翻轉，電路形成自激振蕩，振蕩周期為T=0.7（R2C1+R3C2）。通常取R2=R3=R，C1=C2=C3，則T=1.4RC。振動頻率f=1/T。多諧振蕩器兩個晶體管電極分別輸出互為反相的方波脈沖。
